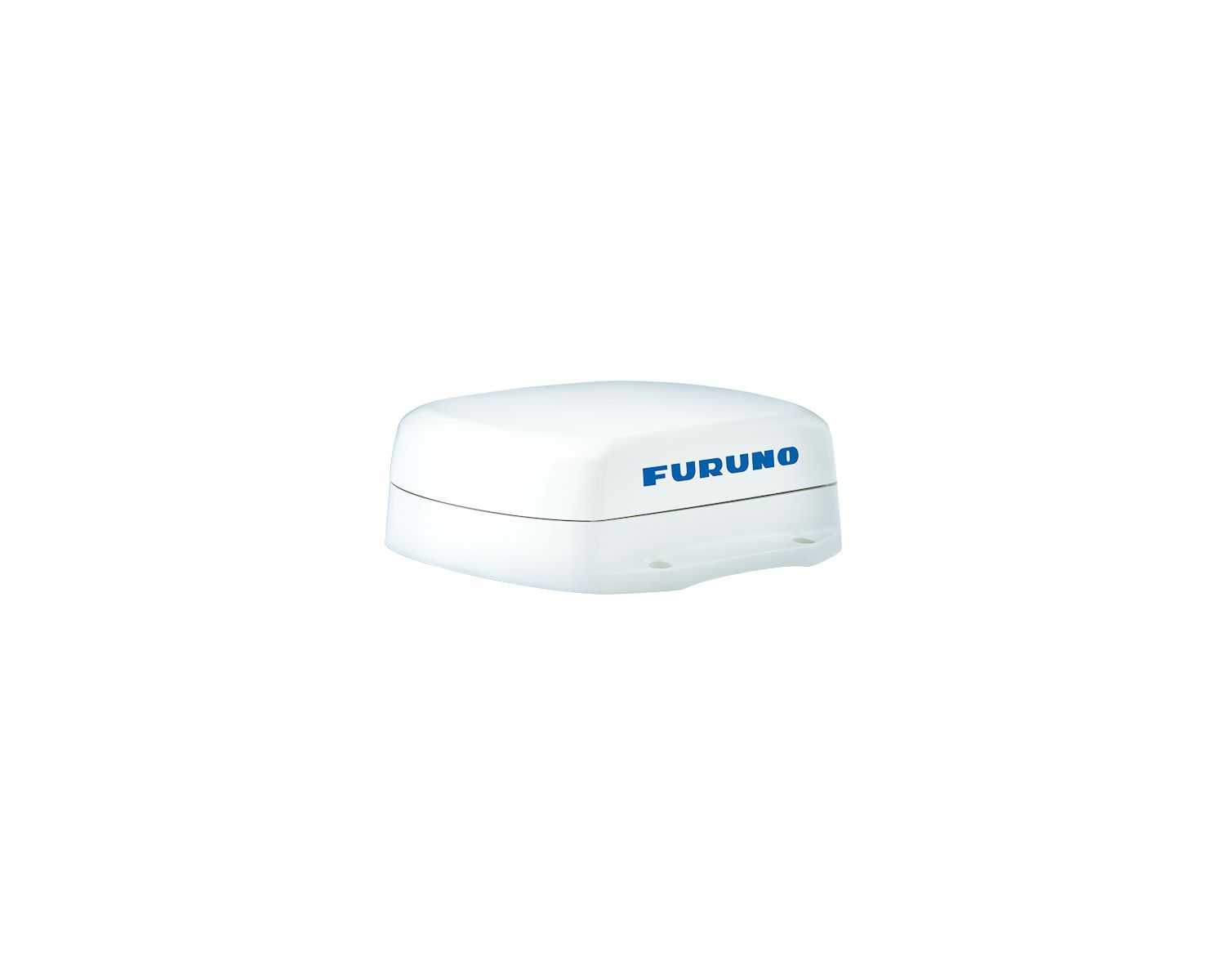

FURUNO COMPAS ÉLECTRONIQUES et SATELLITAIRES SCX 20

CONCEPTION À QUATRE ANTENNES POUR UNE PRÉCISION EXTRÊME

 Utilisant quatre antennes GNSS distinctes pour une excellente réactivité, le SCX20 établit un nouveau standard en matière de fiabilité et de précision pour tous vos appareils électroniques marins.

Traditionnellement, un compas satellitaire calcule le cap en utilisant une ligne de base entre deux antennes; les quatre antennes SCX20 peuvent calculer les informations de cap à l'aide de l'une des six lignes de base tracées entre les 4 antennes.

La conception sans précédent de ses 4 antennes, rend le SCX20 capable de calculer des informations extrêmement précises de cap, de tangage, de roulis et de hauteur de houle.

C'est la solution de cap parfaite pour les installations de navires complexes où la vue des satellites peut parfois être obstruée.

RELAYER LES DONNÉES CRITIQUES

 Affichez les informations critiques sur plusieurs produits, notamment les MFD NavNet TZtouch, NAVpilot300, FI70!

• Vitesse sur 3 axes

• Pitch, Roll, Heave

• Taux de giration (RoT)

• Cap (HDG)

PRÉCISION SUPÉRIEURE POUR TOUS VOS CAPTEURS

Le SCX20 améliore les performances des équipements embarqués tels que les radars, les sondeurs, les sonars et les pilotes automatiques.

Des informations précises de cap permettent à votre NAVpilot de garder un meilleur cap, d'économiser du temps, du carburant et de l'argent à chaque voyage.

Pendant ce temps, des informations précises de tangage, de roulis et de houle stabilisent l'affichage de nombreux sondeurs permettant un affichage des echos précis même dans les mers les plus agitées.

TEMOIGNAGE

LE SCX-20 EST DEVENU POUR MOI UN EQUIPEMENT INDISPENSABLE POUR LA PRECISION DE MES RELEVES BATHYMETRIQUES ET L’ANALYSE DES FONDS

L’énorme atout du SCX-20 est, lorsque l’on attache beaucoup d’importance à cartographier ses zones de pêche avec le logiciel TIMEZERO, on recherche un maximum de précisions quelles que soient les conditions météorologiques.

Sans compas satellitaire, j’ai souvent observé des variations de profondeur qui faussaient le relief du fond et les résultats du PBG réalisé avec le logiciel TZ Professional et les sondeurs DDF1-UHD et / ou DDF3D.

Le rôle premier du SCX-20 de Furuno a été donc de compenser la hauteur des vagues et du roulis et de toujours indiquer les mêmes valeurs de profondeur et surtout des informations ultra précises !

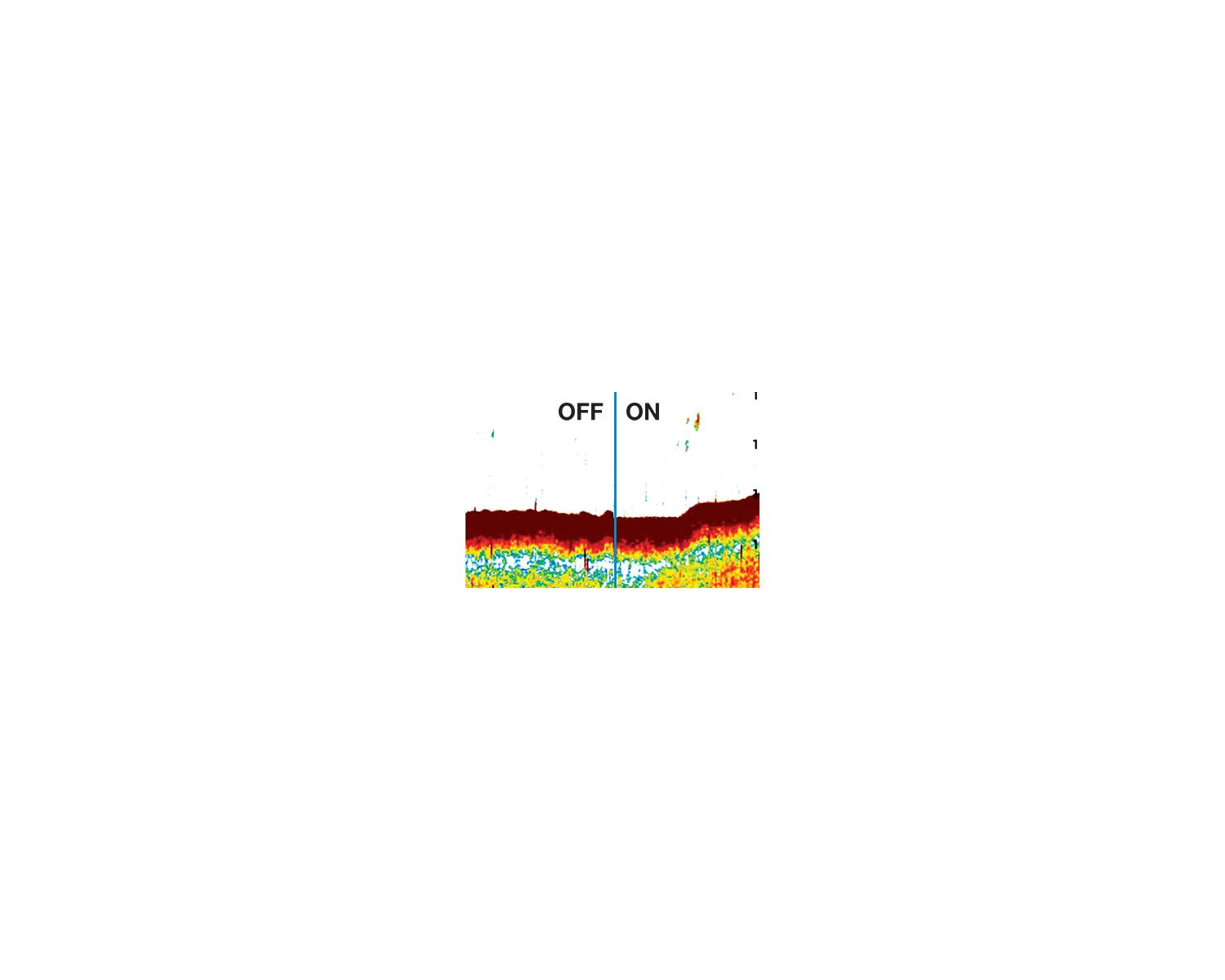

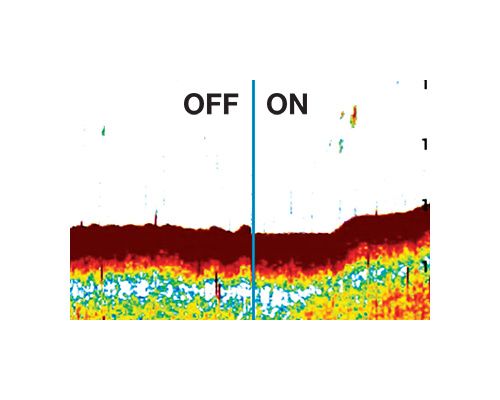

L’autre avantage SCX-20 concerne directement la qualité de l’écran du sondeur. Toujours dans des conditions de mer agitée et sans compas satellitaire, le fond sur l’écran du sondeur s’affiche avec de légères hachures.

Avec le SCX-20 et quelles que soient les conditions de navigation, le fond affiché est lisse et précis.

PLUS PRODUIT

• Conception à quatre antennes pour une précision extrême

• Précision supérieure pour tous vos capteurs

• Relayer les données critiques

• Parfait pour les installations NavNet TZtouch MFD, NAVpilot-300 et WASSP

• Fournit des données précises sur le temps, la position, le cap, COG / SOG, ROT, Roll / Pitch / Heave 3 axes, la température et la pression de l'air

• Précision de cap sans précédent pour les radars, les sonars et la navigation

• Utilise quatre antennes Multi GNSS (GPS, QZSS, GLONASS, Galileo)

• Précision de cap de 1,0 degré, précision de vitesse de 0,02 nœud

• Antenne légère - seulement 1,0 kg!

CARACTÉRISTIQUES

La fréquence :

• 1575,42 MHz (GPS / Galileo / QZSS / SBAS)

• 1602,5625 MHz (GLONASS)

Tracking code : C / A (GPS / QZSS / SBAS), E1B (Galileo), L1OF (GLONASS)

Précision de cap : cap / roulis / tangage : 1,0 ° efficace (statique) 0,5 ° efficace (dynamique)

Suivi : 45 ° / sec

Temps de stabilisation : 60 secondes environ.

Précision de position :

• GPS : 5m environ. (2 drms, HDOP <4)

• MSAS : 4m environ. (2 drms, HDOP <4)

• WAAS : 3m environ. (2 drms, HDOP <4)

Interface :1 port NMEA2000

Température : 25 ° C à + 55 ° C (stockage : -30 ° C à 70 ° C)

Etanchéité : IP56

Alimentation : 12 VDC ; 0,2-0,1 A

CARACTÉRISTIQUES TECHNIQUES

• Alimentation : 12/24 V

• GPS intégré : 4 antennas

• Marque : FURUNO

• NMEA2000 : 1

• Type : Satellite Compass

CONTENU

• 1 X Antennes

• 1 X câble FRU-NMEA-PMMFF (6 m)

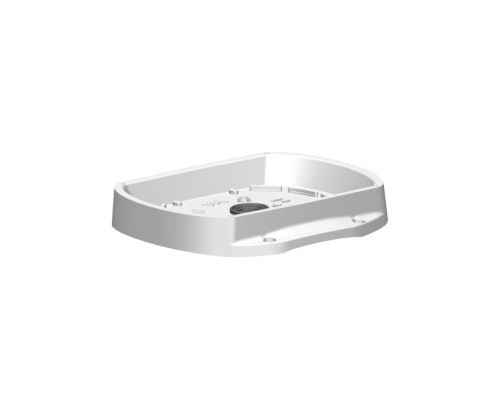

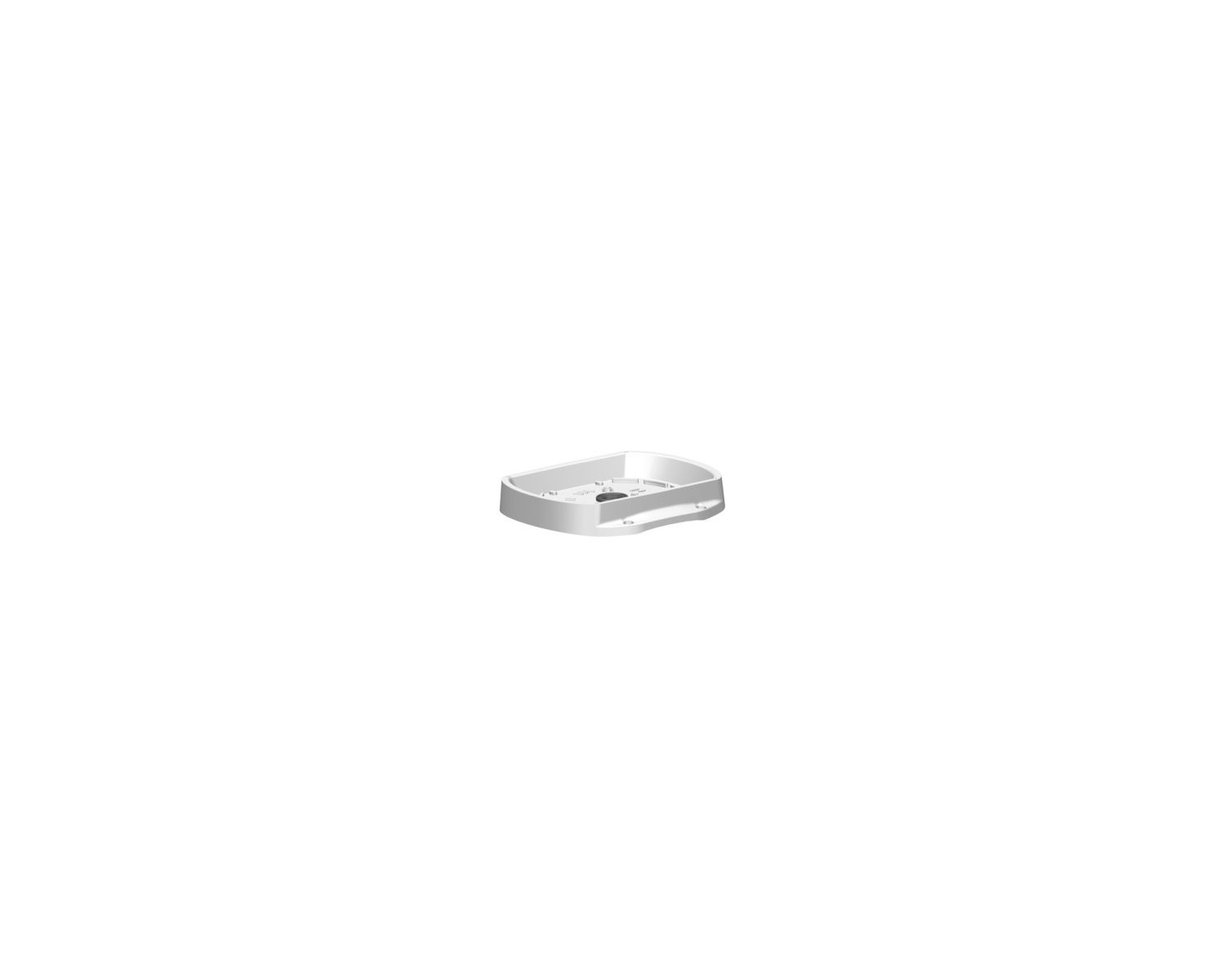

• 1 X montage sur pont ou sur mât
