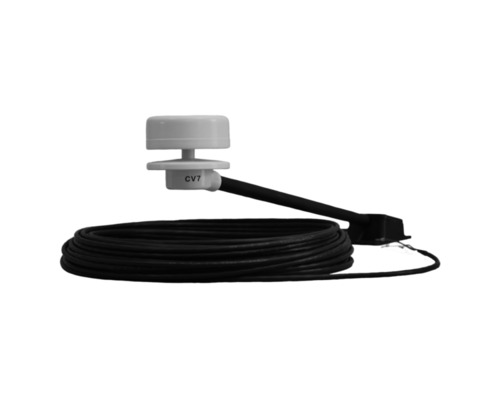

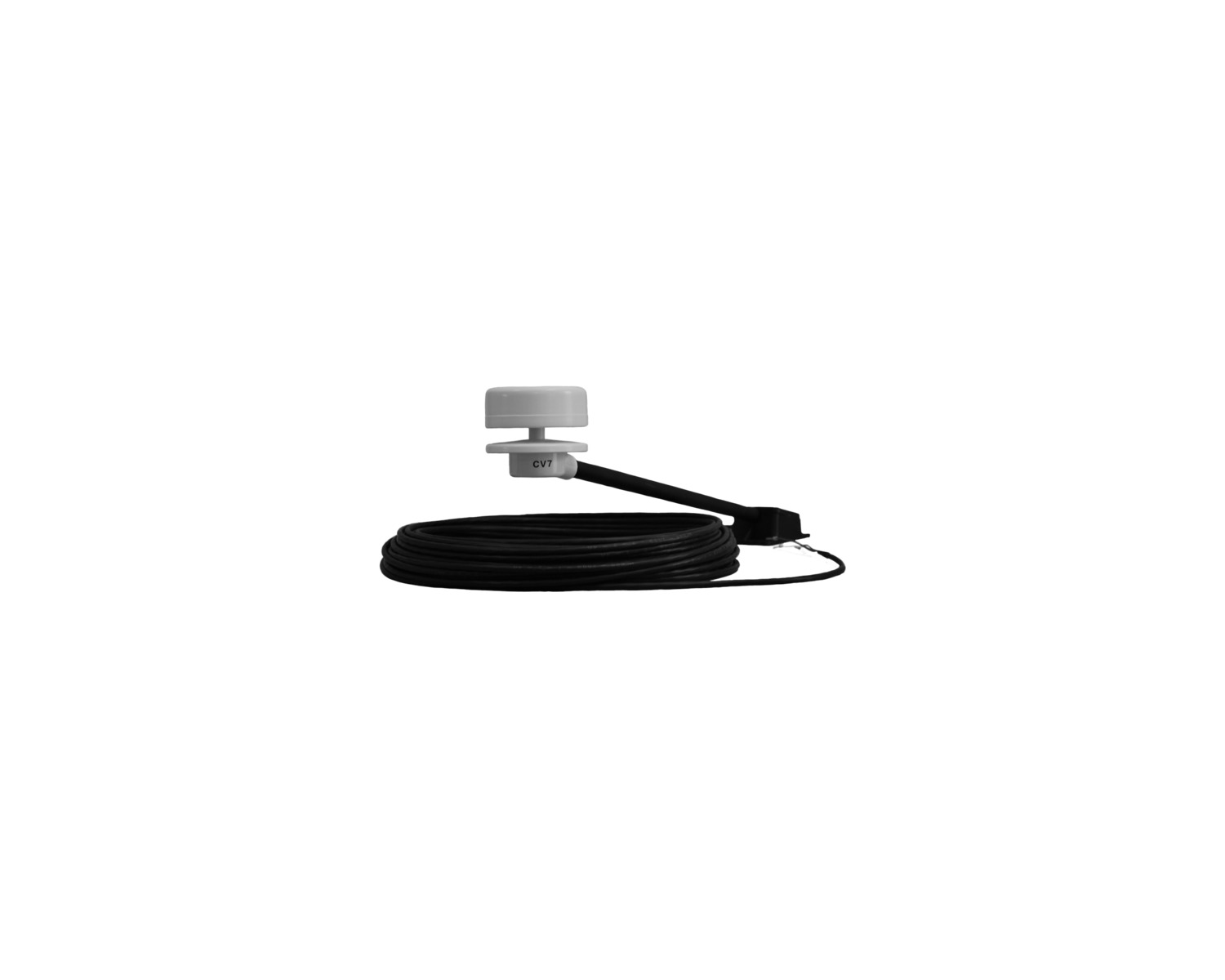

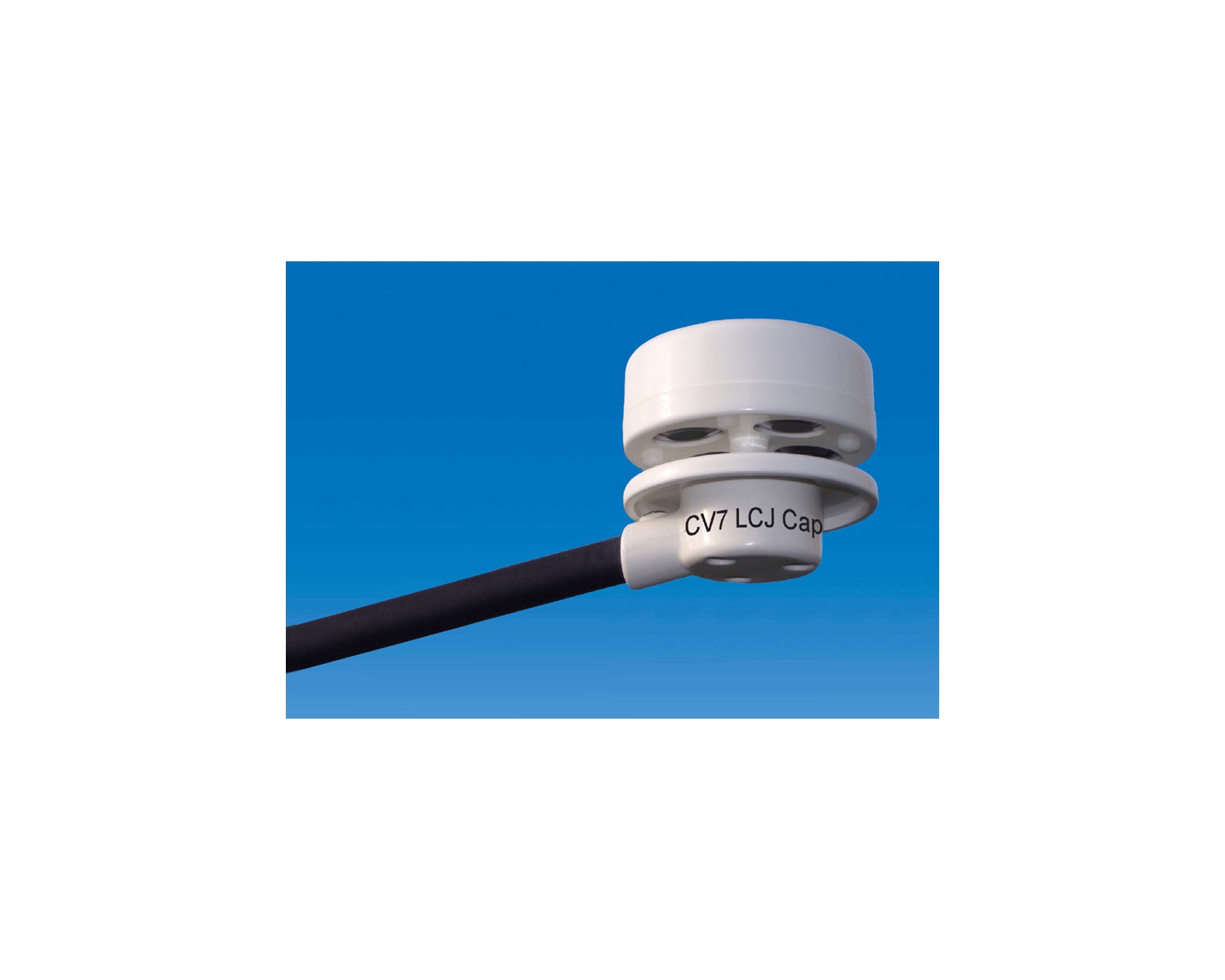

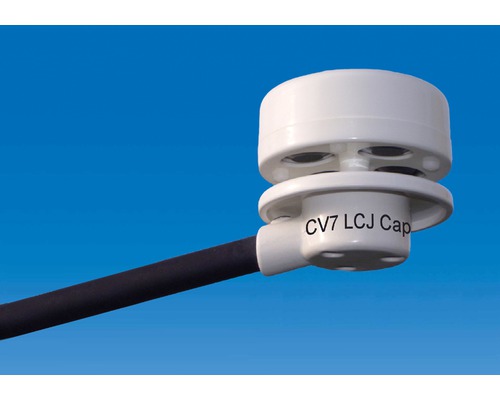

LCJ Capteur CV7

CV7 est le capteur de vent à ultrason modernisé issu de la série CV3F mondialement diffusé. Il est léger, compact, de consommation réduite. Configurable, il est adapté aux contraintes spécifiques des bateaux à voiles. Le capteur peut être exploité par PC, par tout indicateur à entrée normalisée NMEA® ainsi que par les lecteurs spécialisés de format courant. En mode PC, ce capteur bi-directionnel peut être programmé et configuré pour : correction d'angle, constantes de temps de lissage, unités de mesures, formats d'interfaces.

• Robustesse
• Absence d'usure
• Insensibilité à l'effet gyroscopique
• Stabilité de la sensibilité aux vents faibles
• Prise au vent minimisée
• Effet de l'inclinaison sous le vent compensé

Principe de fonctionnement :

Le son, l'ultrason, est transporté par le mouvement du fluide qu'il traverse. Des transducteurs1 électroacoustiques communiquent deux à deux par signaux ultrasons2 pour déterminer, suivant des axes orthogonaux, les différences des temps de transit des ondes, induites par le flux de l'air3. Les mesures sont composées dans un calculateur intégré qui établit le module du vent et sa direction par rapport à un axe de référence. La mesure de la température sert à parfaire le calibrage. Dans le CV7, les transducteurs communiquent latéralement ce qui procure quatre mesures indépendantes. Les contrôles de validité s'en trouvent renforcés et les vecteurs mesurés au vent de front sont privilégiés pour établir vitesse et direction. La méthode procure une sensibilité de 0,25 Noeuds, une dynamique de 80 Noeuds et une excellente linéarité. L'effet de l'inclinaison4 du capteur sur le module du vent mesuré est partiellement corrigé grâce au profil donné à l'espace.

Caractéristiques :

• Signaux numériques de sortie : NMEA 0183®, MWV, XDR ou spécialisé
• Sensibilité du module du vent : 0,25 noeud
• Résolution : 0,1 noeud
• Dynamique du module du vent : 0,25 à 80 noeuds
• Sensibilité de la direction : +/- 1 degrés
• Résolution : 1 degré
• Alimentation : 10 à 14 V DC, 12 milliampères
• Gamme de température : -10 à 55°C
• Etanchéité : IP67
• Poids de la tête : 100 g (avec le bras et étrier 200g)

Configurations programmables :

• Correction d'angle en degrés
• Constante de temps de lissage de la vitesse et direction : 1, 2, 4, 8, 16 s
• Unité de vitesse en noeuds, m/s, km/h
• Unité de température Celsius ou Fahrenheit
• Format d'interfaces NMEA® ou spécialisés

Accessoires en options :

• Option ST : compatibilité avec ST40, ST60
• Option BG : compatibilité avec Network, Hydra, Hercule
• Option BARO : mesure la pression atmosphérique
• StatFixBaro : logiciel d'enregistrement et de visualisation
• Adaptateur de fixation verticale CV7
• Vitesse de transmission numérique 4800 ou 38400 bauds/s
